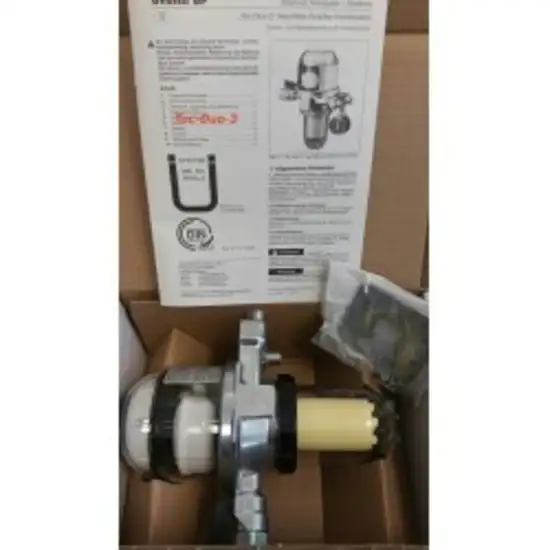

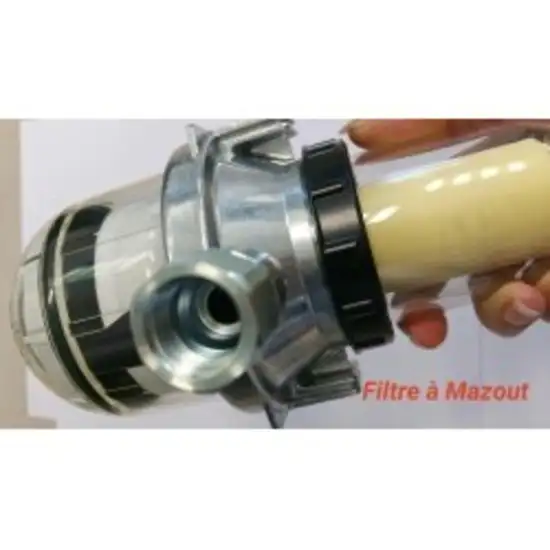

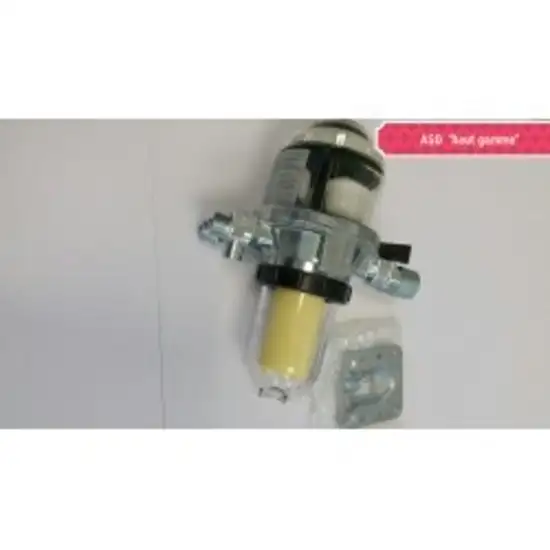

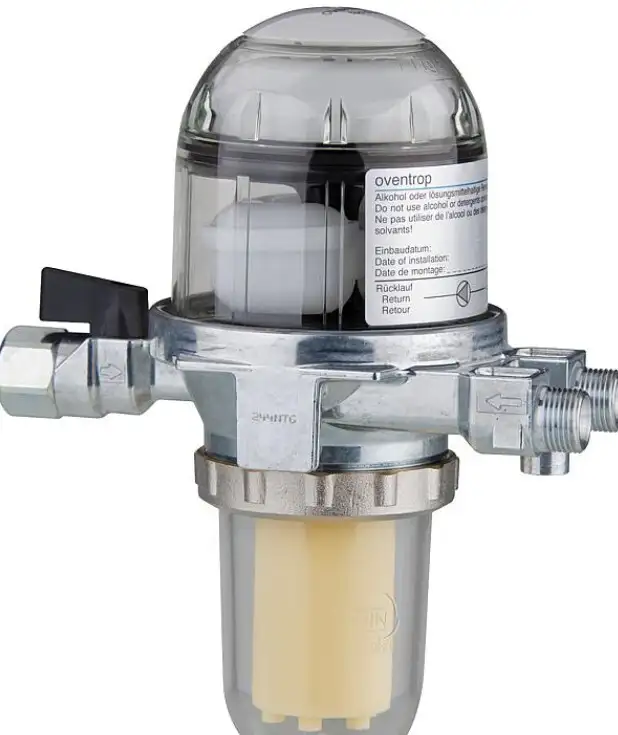

Filtre à Mazout combiné avec séparateur d'air Toc-Duo-3 Oventrop
Le filtre à fioul permet de retirer l'air sur une installation micro poreuse, ce filtre innovent facilite le transport des bulles d'air vers le système de dégazage. Les particules d'air sont encore une fois réduites et les dysfonctionnements atténués, cela vous assure un excellent fonctionnement ainsi qu'un meilleur rendement.
Bi- tube passage en monotube facile à installer
Fonctionnement
Filtre à mazout avec séparateur d'air permet à la filtration et le dégazage automatique du mazout. Par l'intermédiaire de la conduite d'aspiration, le circulateur du brûleur aspire le mazout à travers le robinet d'arrêt, le filtre et le clapet de retenue, il retient les impuretés. Une petite quantité de mazout est pompée vers le gicleur et brûlée, l'excédent est dirigé vers le séparateur d'air à travers la conduite de refoulement. De l'air et des dégagements de gaz montent et sont rejetés dans l'atmosphère par l'intermédiaire du robinet- flotteur. Le Fioul purgé est dirigé vers l'aller à travers d'une soupape différentielle. De cette manière, seule la quantité consommée est aspirée du réservoir à travers la conduite d'aspiration et le filtre, en même temps la chaleur que produit la pompe à mazout est utilisée pour le réchauffage à fioul. En plein période de service, un niveau de remplissage relativement constant se produira dans la partie inférieure du capuchon du séparateur d'air.
Données techniques
caractéristiques
Température ambiante max +60°C
Température de service max +60°C ( modèle en métal) +70°C
Température de service min 0°C
Pression de service max 0,7 bars correspondant à une colonne de mazout statique de 8 m pour un réservoir situé à un niveau supérieur
Capacité max des gicleurs jusqu'à 110 l/h
Débit max de mazout en retour jusqu'à 120 l/h
Capacité min de purge 6 l/h air ou dégazage
Pression d'aspiration max - 0,5 bar
Pression d'essai max 6 bar
120 l/h Capacité min. de purge
Poids 1.095 Kg
Matériaux
Corps du séparateur en métal, avec patte de fixation pour montage mural et robinet d'arrêt. Godet du filtre et capuchon du séparateur en matière plastique transparente.
Encombrement pour filetage femelle = 163 mm
"Opticlean" long = 193 mm
Raccordements
Côté réservoir Filetage femelle G3/8
Côté brûleur Filetage mâle G3/8 avec cône pour raccordement de tuyaux flexibles ou filetage femelle G1/4
A savoir
Pour des raisons techniques, les filtres à mazout avec séparateur d'air remplis de mazout ne doivent pas être penchés trop fortement ou être posés. Merci de vidanger le mazout d'abord. Avant de remplir votre cuve, ns vs proposons aussi sur notre boutique en ligne le Nettoyant stock cleaner pour protéger votre chaudière et de votre cuve de Fioul en réduisant les risques de pannes par accumulation de dépôts sur le brûleur, les filtres, les gicleurs. Le nettoyant stock cleaner est un produit professionnel et de qualité qui protège votre chaudière et de votre cuve de fioul, alors n'y pensez plus Agissez!
Ne pas oublier! le meilleur des carburants ne vaut rien dans une cuve souillée!!
Pensez à traiter votre cuve ou en préventif ou curatif avec le nettoyant chimique Actioil, disponible sur notre boutique
A savoir
le filtre à mazout avec séparateur d'air peut aussi bien être installer dans des zones inondables, ne dépassant pas les 5 m.
N'oubliez pas, entretenir votre installation chauffage permet de lutter contre la baisse de rendement ainsi faire des économies.
